本產品屬于自動化夾具，主要應于數控車床，撐工件內孔，特別適用于薄壁零件，減少夾持變形，具有高轉速、高精度、裝夾牢靠等特點。配合內拉卡盤和彈性夾頭使用，可實現夾持工件外圓和支撐內孔快速切換，極大提高生產效率。
高轉速: 工作轉速最大可達5500rpm，提高工件表面質量 ；
高精度: 夾持外圓和撐內孔時同軸度均小于0.01mm;
裝夾牢靠: 采用一夾一靠的夾緊方式，最小夾持長度可達5mm；
高效率: 配合模塊化反漲單元和彈性夾頭使用，實現工件夾持外圓和支撐內孔快速切換；
長壽命: 有相對滑動的零件采用碳氮共滲和表面淬火處理，精度保持性好，壽命長。

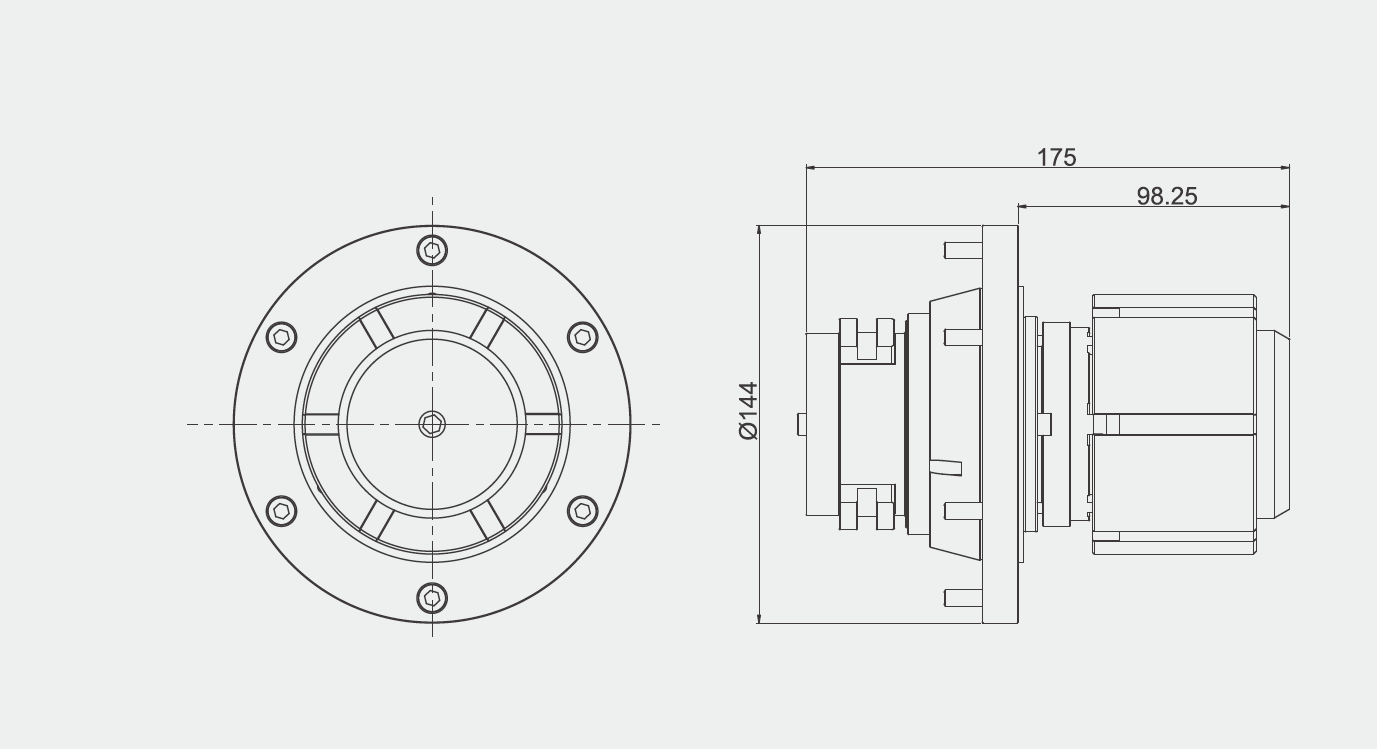

| 產品型號 | Product model | DFZ03-69/120 |
| 同軸度 [ m m ] | Coaxiality [ mm ] | ≤0.01 |
| 油缸允許最大拉力 [ K N ] | Cylinder maximum permissible tension [ KN ] | 30 |
| 最大夾緊力 [ K N ] | Maximum clamping force [ KN ] | 140 |
| 極限轉速 [ r p m ] | Limit speed [ rpm ] | 5500 |
| 撐工件內孔直徑范圍（m m） | Inner hole diameter range of supporting workpiece [ mm ] | 69-120 |
