主要應用于加工中心機床，作為機床第四軸，實現一次裝夾多面加工，減少裝夾次數，大幅提高產品精度及加工效率。
高效率：最高轉速250rpm，區別于蝸輪蝸桿類外驅轉臺25-44rpm，可實現高速高效加工。獨創大力矩電機，無需冷卻，性能穩定可靠，最高轉速250rpm，可實現高速高效加工，
高精度：轉臺使用高精度高精度絕對式編碼器，重復定位精度±2″。高精度直驅技術，真正零背隙，雙向重復精度可達±2″，比蝸輪蝸桿精度高3-4倍。
高夾緊力：轉臺使用創新設計夾緊結構，比傳統碟剎體積更小，夾緊剛性更大，響應速度更快。創新的夾緊機構，剎車可靠穩定，反應速度提高10倍，夾緊剛性提高3倍。
高穩定性：充分的結構仿真優化，全方位的試驗測試，并經過4000臺以上的DD轉臺客戶端使用驗證，從而確保整機穩定性。
免維修：傳動零磨損，免除傳統蝸輪蝸桿定期維護的困擾，降低維護成本，提高客戶體驗。
| 關鍵項目 | 單位 | 數值 |

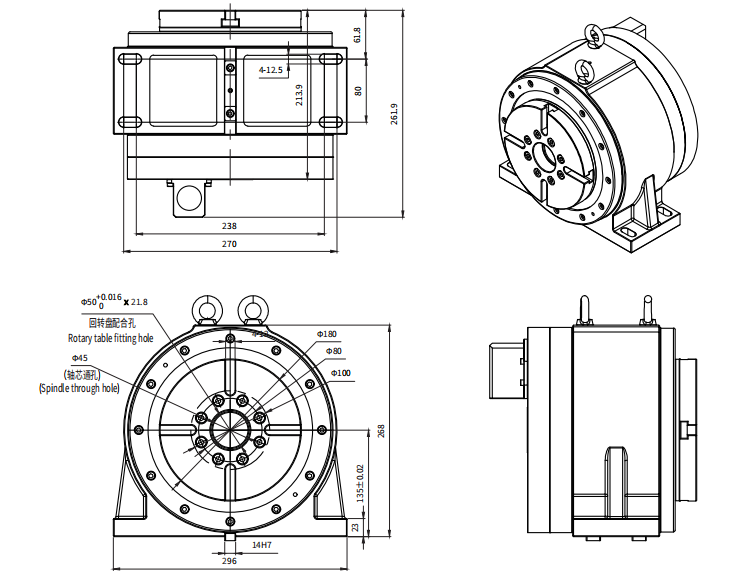

| 盤面直徑 | mm | φ180 |
| 中心高度 | mm | 135 |
| 盤面軸向跳動 | mm | ≤0.005 |
| 盤面徑向跳動 | mm | ≤0.01 |
| 夾緊扭矩 | N.m | 250 |
| 驅動方式 | / | 力矩電機直驅 |
| 最高轉速 | rpm | 250 |
| 驅動器輸入電壓 | V | 220 |
| 額定功率S1 | kW | 1.35 |
| 額定電流S1 | A | 4.5 |
| 額定扭矩S1 | N.m | 64.5 |
| 峰值扭矩 | N.m | 265 |
| 最高頻率 | Hz | 91.66 |
| 重復精度 | ″ | ≤±2 |
| 承載能力 | kg | 臥式50 / 使用尾座100 |
| 整機重量 | kg | 66 |
