超精密領域的寵兒—液體動靜壓主軸,如何成功上位?

2019-05-13

電主軸作為機床的核心功能部件,對于我國高端機床產業的發展起著決定性的作用。隨著新技術的不斷發展和產品性能的不斷提高,對加工精度的要求也越來越高,超高速、超精密機床已成為產業中的重要組成部分,也是機床產業中繼續突破的部分。大力發展具有自主知識產權的高速高精機床主軸,努力實現進口替代,是中國制造崛起的希望之光。

《<中國智造2025>重點領域技術路線圖》提出:到2025年,高檔數控機床與基礎制造裝備國內市場占有率超過80%,其中主軸、絲杠、導軌等中高檔功能部件國內市場占有率達到80%;高檔數控機床與基礎制造裝備總體進入強國行列,這將為國內高檔機床設備廠家?guī)韽V闊的發展前景。

液體動靜壓主軸發展現狀

首先,不得不提的是液體動靜壓主軸的強大優勢:

性能液體動靜壓主軸
回轉精度液體油膜具有誤差均化效應,回轉精度高,可小于0.1um
減震性能油膜具有吸振特性,減震性能優異
剛度液體不可壓縮,承載能力強
壽命全液體懸浮支撐,理論上無磨損

液體動靜壓主軸因其兼具高精度、高剛度、長壽命等突出優勢和特有的“誤差均化效應”、“油膜吸振特性”、“液體不可壓縮性”等性能,一直以來都是超精密領域的寵兒,目前已被廣泛應用于超精密磨床領域。國際上發達國家已將液體動靜壓產品廣泛應用于靜壓磨床、導軌、轉臺等超精密加工領域。

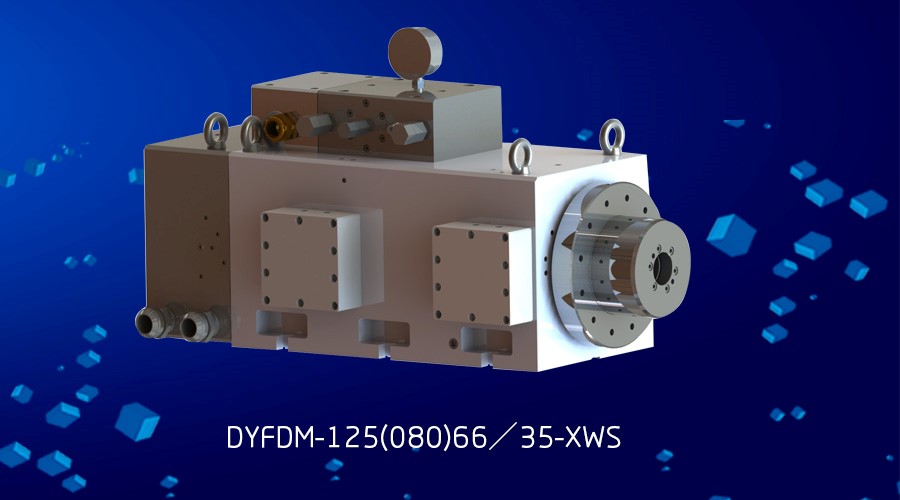

我國關于液體動靜壓主軸的技術研發也緊跟世界前沿,如:DYFDM-125(080)66/35-XWS液體動靜壓電主軸采用電機內置式結構,液體靜壓軸承支撐,并配置自主研發的可控節流技術,回轉精度達0.1um以下。

雄厚的研發實力

昊志機電專注于液體動靜壓主軸的理論基礎研究與創新設計,目前已取得10項發明專利、3項實用新型專利。公司還承擔了國家工業強基工程重點科技項目。自主研發設計產品涵蓋:“8萬轉雙向超高速磨床主軸、900Nm大扭矩液體動靜壓轉臺等”,并聯合湖南大學國家高效磨削工程中心、北京科技大學等科研單位在可控節流、可變節流、動網格技術計算方法、動靜壓軸承加工工藝等方面進行了深入的研究,為液體動靜壓主軸的研發、生產,奠定了堅實的理論基礎。
昊志機電在液體動靜壓主軸零件加工方面也積累了豐富的經驗,尤其在動靜壓軸承加工及配磨上解決了國內動靜壓軸承油腔分布不均勻,精度等級低等現存問題。

高精度、高速、高穩定性

昊志機電液體動靜壓主軸具有回轉精度高、轉速高、產品穩定性高、產品系列全等優勢。具體產品性能如下表:

型號

檢測項目

技術參數

DYFDM-125(080)66/35-XWS

額定功率S1-100%(kW)

35

額定轉矩S1-100%(Nm)

58

額定轉速

6000

徑向油膜剛度(N/um)

1000

軸端跳動

徑向

<0.5

軸向

<0.5

回轉精度

<0.1

供油壓力

40

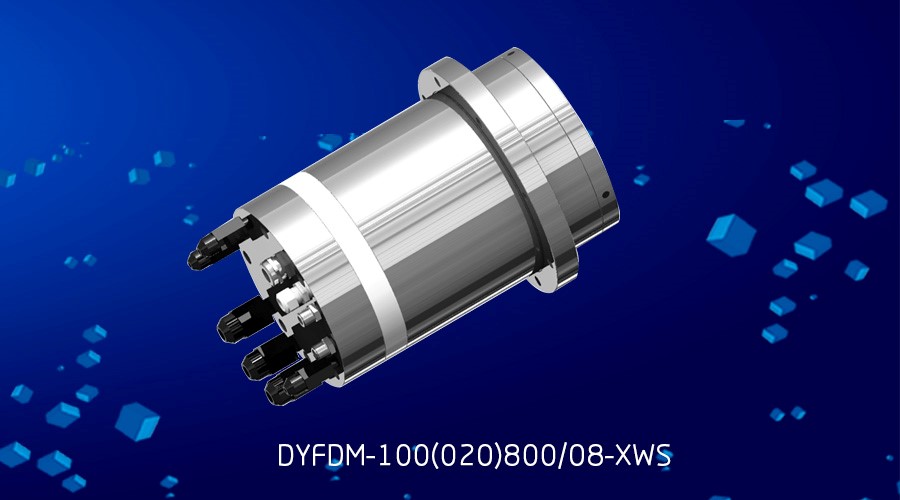

DYFDM-100(020)800/08-XWS

額定功率S1-100%(kW)

10

額定轉矩S1-100%(Nm)

1.2

額定轉速

80000

徑向油膜剛度(N/um)

180

軸端跳動

徑向

<0.5

軸向

<0.5

回轉精度

<0.1

供油壓力

63

嚴格的品質管控、一流的售服團隊

昊志機電自主開發的液體動靜壓主軸測試平臺具備回轉精度、壓力、轉速、流量、剛性、空載測試、溫升測試、負載試驗等數十項主軸運轉檢測能力。公司制定了嚴格的品質檢測標準,從原材料采購到零件加工,形成了一套完整的品質檢測機制,嚴格把控產品品質,所有液體動靜壓主軸出廠前必須通過上述測試,努力實現客戶端每一款產品的高精、高效、高穩定性。
此外,我司擁有業內一流的售服團隊。從售前確認、產品調試安裝到問題咨詢、異常處理,昊志始終秉承著客戶至上的原則,為客戶提供有保障的液體動靜壓主軸產品。


隨著中國經濟的高速發展和產業轉型升級的不斷推進,超高精機床設備領域的發展?jié)摿σ呀?jīng)吸引了全世界的目光,未來的市場競爭將日趨激烈。液體動靜壓主軸作為高精密磨床的核心功能部件,必將成為機床產業競爭格局中的中堅力量,只有真正打破國外的技術壟斷,全面實現進口替代,才是未來“中國智造”的希望!
