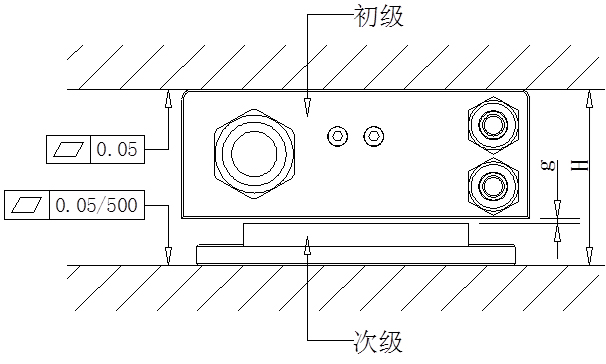

系列 | H（+0.1/0）mm | g（±0.1）mm | 極距mm |
DLMF-01 | 48.5 | 1.1 | 30 |
高效率：快移速度相比旋轉伺服電機提升1倍以上。
隔離冷卻：專利化冷卻結構設計，溫升超低＜3K （攝氏度）。
高防護等級：IP65高防護等級，適應惡劣環境。
高精度：超高定位精度，雙向重復定位精度可達1μm。
| 電機性能 | 符號 | 單位 | 直線電機型號 | |||
| DLMF-0401W | DLMF-0402W | DLMF-0403W | DLMF-0404W | |||
| 連續推力 | FN | N | 1000 | 2000 | 3000 | 4000 |
| 峰值推力 | FMAX | N | 2600 | 5300 | 8000 | 11400 |
| 電機常數 | KM | N?√W | 50.4 | 71.3 | 86.8 | 100.4 |
| 最大持續損耗功率 | PNMAX | W | 394 | 787 | 1194 | 1588 |
| 電氣規格 | ||||||
| 連續電流 | IN | A | 5.8 | 11.6 | 17.5 | 23.3 |
| 峰值電流 | IMAX | A | 17.4 | 34.8 | 52 | 71 |
| 推力常數 | KF | N/A | 171.5 | 171.5 | 171.5 | 171.5 |
| 反電勢常數 | KE | Vs/m | 99 | 99 | 99 | 99 |
| 電阻(P-P) | RSTR | Ω | 6 | 3 | 2 | 1.5 |
| 電感(P-P) | LSTR | mH | 72 | 36 | 24 | 18 |
| 最高線圈允許溫度 | TMAX | ℃ | 130 | 130 | 130 | 130 |
| 機械規格 | ||||||
| 極對距（N-N） | TM | mm | 46 | 46 | 46 | 46 |
| 最小流量需求 | VMIN | L/min | 6 | 6 | 6 | 6 |
| 磁吸力 | FA | N | 5585 | 11170 | 16755 | 22340 |
| 初級重量 | MP | Kg | 6.4 | 15.8 | 25.1 | 34.5 |
| 次級重量 | MS | Kg/m | 22.3 | 22.3 | 22.3 | 22.3 |
| 初級規格 | DLMFP-0401W | DLMFP-0402W | DLMFP-0403W | DLMFP-0404W | ||
| 次級規格 | DLMFS-0401/DLMFS-0403/DLMFS-0407(184mm/276mm/460mm) | |||||

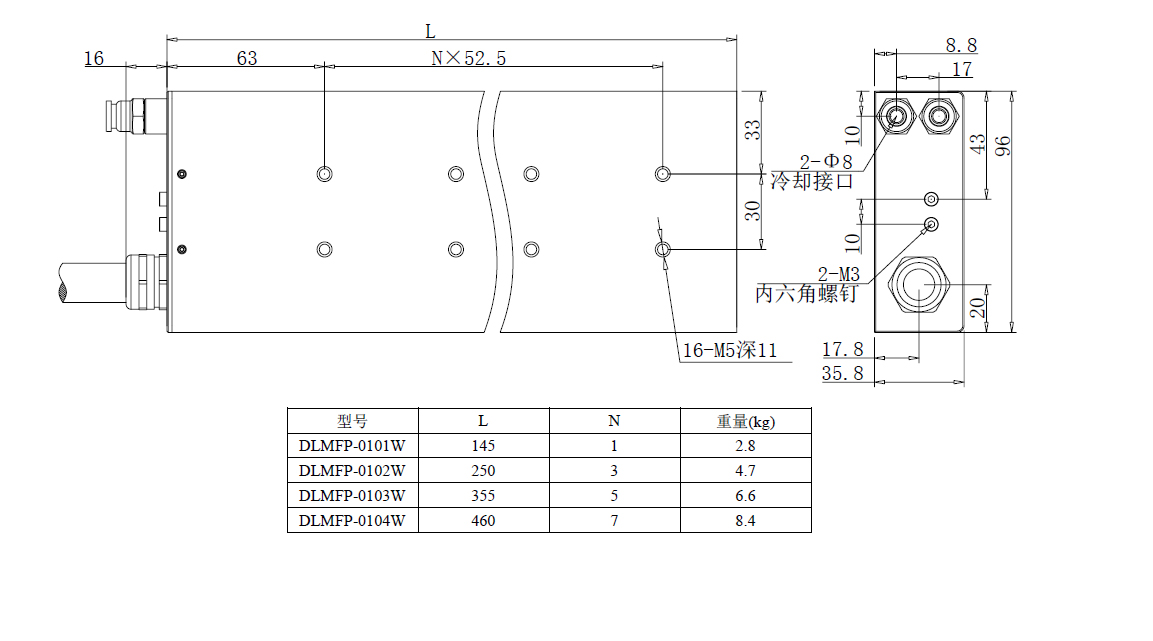

DLMFP-01系列初級安裝尺寸

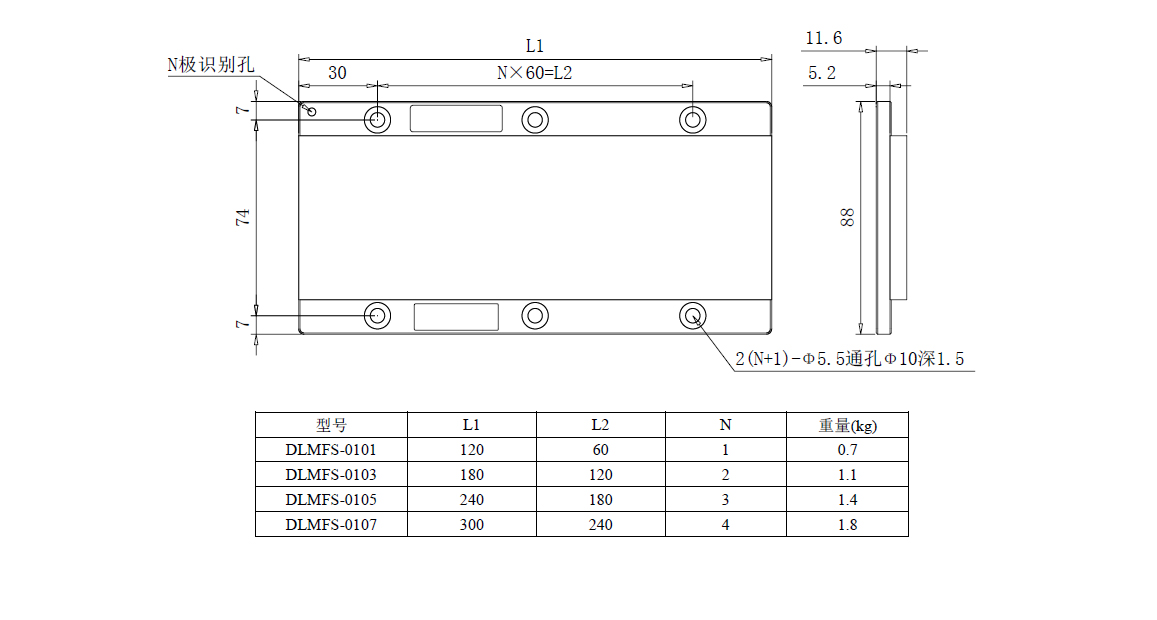

DLMFS-01系列次級安裝尺寸
