本產品是一款高速銑削電主軸，最高轉速36000rpm，額定功率3.5kW；主要應用于雕銑機及加工中心，專門針對各類金屬、非金屬高精度銑削加工而精心設計。
具有發熱量小、熱伸長波動性小、表面加工刀紋優等特性，其表面加工質量及熱伸長波動量為業內100系列主軸表現優，較適合金屬（鋁及其合金、銅等材料）、非金屬（陶瓷、石墨、亞克力、玻璃等材料）的表面高精度加工。
1.高精度：高速銑削電主軸的軸端端面及錐孔跳動≤0.001mm，主軸振動≤0.8mm/s（定制系列可達0.5mm/s）。
2.高表面加工質量：普通高速銑削電主軸表面加工粗糙度Ra0.2，采用高精度設計電主軸表面粗糙度可達Ra0.05。
3.高承載與剛性：主軸前端采用國際知名品牌大軸徑軸承和大跨距設計布局，確保主軸的承載力和剛性。
4.高配置：高速銑削電主軸可選配測溫傳感器、主軸松拉刀感應開關、閉環控制編碼器等。
5.刀柄多樣性設計：高速銑削電主軸軸端可采用ISO、BT、HSK、直柄及手動ER夾頭等形式滿足客戶不同需求。
6.個性化定制：公司具有強大的研發實力，設計靈活多樣，可根據客戶需求定制不同功能、轉速、精度的高速銑削電主軸。
| 主軸型號 | DGZX-10036/3.5 | |
| 最高轉速 | 36000 | |
| 最高電壓(V) | 380/220 | |
| 額定功率S6-40% (kW) | 4.2 | |
| 額定功率S1-100% (kW) | 3.5 | |
| 額定扭矩S6-40% (Nm) | 2.3 | |
| 額定扭矩S1-100%(Nm) | 1.9 | |
| 換刀方式 | 自動ISO25/HSKE32 | |
| 軸承參數 | 軸承型號 | 2×7007+2×7006 |
| 滾動體材料 | 陶瓷球 | |
| 潤滑形式 | 油脂 | |
| 冷卻形式及介質 | 水冷 | |
| 重量 | 17.5 | |

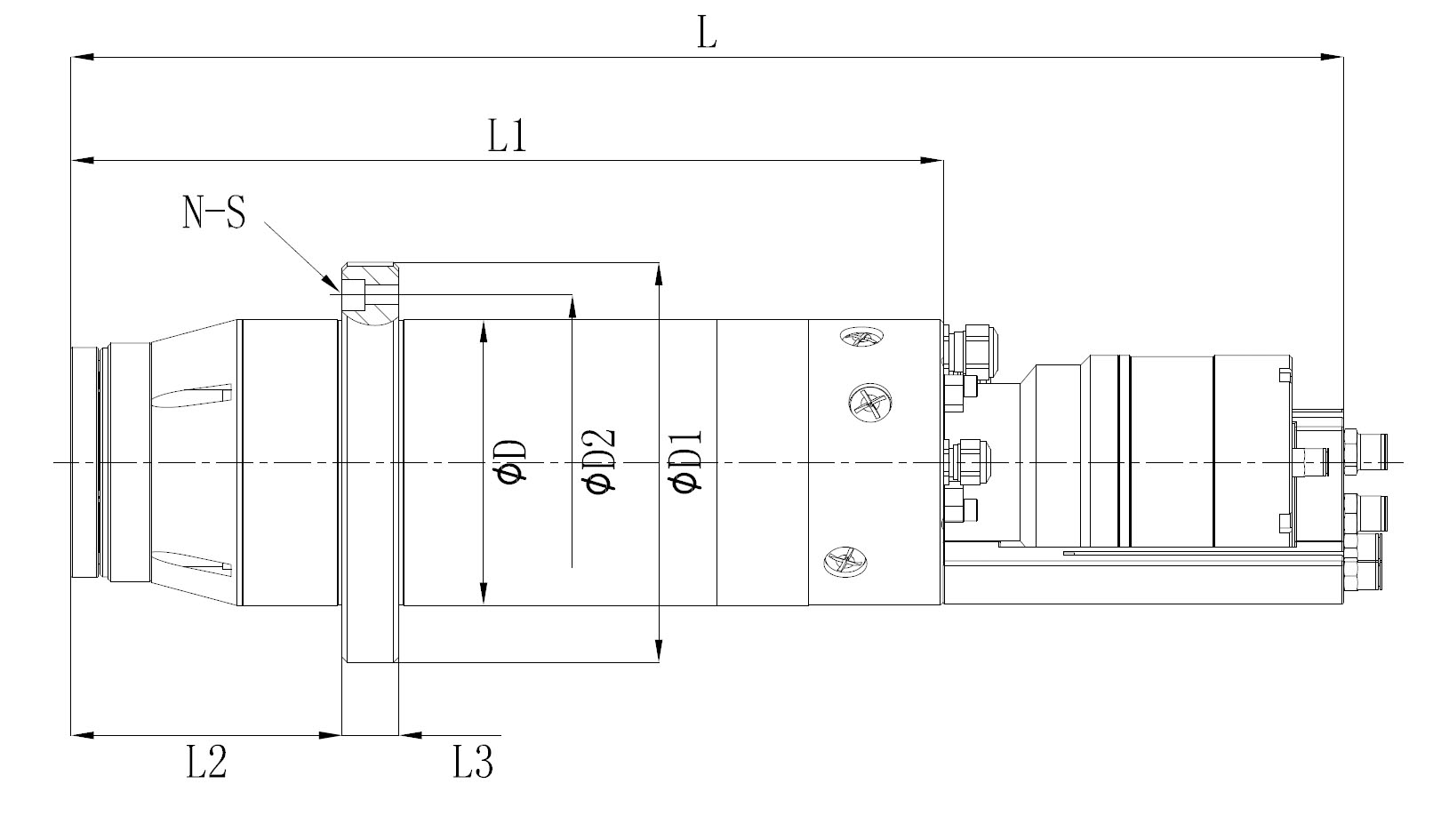

| 尺寸 | D | 100 |
| D1 | 140 | |
| D2 | 120 | |
| L | 437 | |
| L1 | 297 | |
| L2 | 86.7 | |
| L3 | 20 | |
| N-S | 8-M6(PCDΦ120) | |
