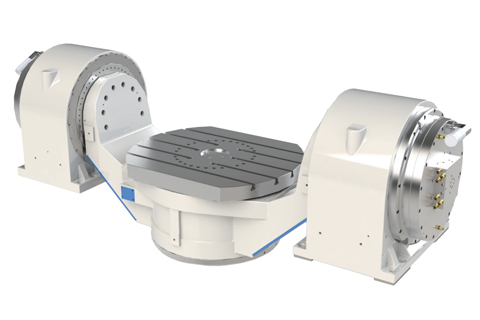

本產品為力矩電機搖籃五軸轉臺，主要應用于數控機床上，作為機床第四軸，可分別以垂直或水平兩種方式安裝于機床工作臺上。
1、高效率：力矩電機直驅，轉臺轉速高，響應快，為客戶節省加工時間，提高加工效率。
2、高精度：配備國外知名品牌軸承,剛性好，承載大，回轉精度表現好；轉臺標配26-bit高分辨率編碼器，可進行高精度定位，做到分秒必爭。
3、強力剎車機構：自主專利剎車機構，剎車力矩強勁，可有效避免剎車過程中軸系的轉動、竄動，保證產品加工精度。
4、密封性:轉臺整機采用IP65的防護等級，轉臺滴水不進。
5、客制化：可根據客戶使用環境和精度要求，為客戶定制轉臺。
| 關鍵項目 | 單位 | 數值 | |
| A軸 | C軸 | ||
| 盤面直徑 | mm | / | Φ350 |
| 中心高 | mm | 230 | / |
| 中心孔直徑 | mm | / | / |
| 夾緊方式 | / | 氣剎 | 氣剎 |
| 夾緊扭矩 | Nm | ≥700 | ≥250 |
| 盤面端面/徑向跳動 | mm | / | 0.01/0.02 |
| 驅動方式 | / | 力矩電機直驅 | 力矩電機直驅 |
| 驅動器輸入電壓 | V | 220 | 220 |
| 額定/最高轉速 | Rpm | 60/60 | 150/150 |
| 額定/最高扭矩(S1/S6) | Nm | 421/843 | 82/164 |
| 額定/最高電流(S1/S6) | A | 10.0/20.0 | 5.2/10.4 |
| 定位精度 | arc-sec | ±15 | ±10 |
| 重復定位精度 | arc-sec | ±3 | ±2 |
| 承載能力 | Kg | ≤80 | |
| 整機重量 | kg | 416 | |
| 防護等級 | / | IP65 | |
