本產品使用陶瓷復合球軸承，內置三相變頻異步高效電機，由變頻器進行無級變速控制，最高轉速達到60,000rpm，最大功率達到1.8kW。
采用自動與手動相結合換刀方式，刀柄規格為ISO10（標準號：ISO 7388/1），刀柄配裝夾頭型號為ER11（標準號：DIN ISO 15488，刀具直徑φ1～φ7）。
由于本產品具有結構緊湊、重量輕、慣量小及振動小等特點，可實現高轉速、高精度及高運轉穩定性銑削加工。
本產品主要運用在高速雕銑行業，適用于亞克力非金屬等材料高速雕銑，及玻璃、石墨等材料高速磨削。
性能特點
1、高精度：靜態精度≤0.002mm，動態精度≤0.008mm，具有無與倫比的高精密度的特性。軸芯回轉精度達到0.001mm。
2、高效率：主軸轉速更高，加工進給速度相應提高，從而獲得更高的效率。根據客戶需求可選高效能感應電機或永磁電機，永磁電機具有更高的功率密度及過載性能，在相同尺寸情況下，電機有效功率更高，切削能力更強，從而獲得更高的效率。
3、高配置：具備選配各種模式自動換刀功能，配備監測主軸運行各類型傳感器，采用國際知名品牌超高精度軸承。
4、刀柄具有多樣性：采用ISO、HSK、直柄及手動ER夾頭等形式滿足客戶不同需求。
5、個性化定制：具有良好的兼容性，可廣泛運用在玻璃磨削、雕刻。還可根據客戶需求進行定制。
6、循環水冷：在機體內增加冷卻循環水道對電機、前后軸承進行冷卻。冷卻液流經合理布置在主軸機體的循環冷卻通道帶走主軸高速旋轉時產生的熱量，達到熱平衡狀態，使主軸的溫度恒定在一定范圍內，保證主軸運行安全、性能穩定，冷卻效果好，效率高，溫升小，主軸熱伸長小，軸承受力小，保證了主軸的使用壽命和主軸的軸向精度。
| 主軸型號 Spindle Model | DGZ-06260/1.8B1-IPWJM | |
| 軸承類型 Bearing Type | 滾珠 Ball Bearing | |
| 最高轉速 Maximum Speed(rpm) | 60,000 | |
| 最高電壓 Maximum Voltage(V) | 220 | |
| 額定功率(S6) Maximum Power(kW) | 1.8 | |
| 額定扭矩(S6) Maximum Torque(Nm) | 0.29 | |
| 夾頭規格 Chuck Specification | ISO 10 | |
| 換刀方式 Tool Changing | 自動 Automatic | |
| 潤滑形式 Form of Lubrication | 油脂 Grease | |
| 冷卻形式及介質 Cooling method and Medium | 內冷，水或油 Internal Cooling，Water or Oil | |
| 重量 Weight(kg) | 4 | |

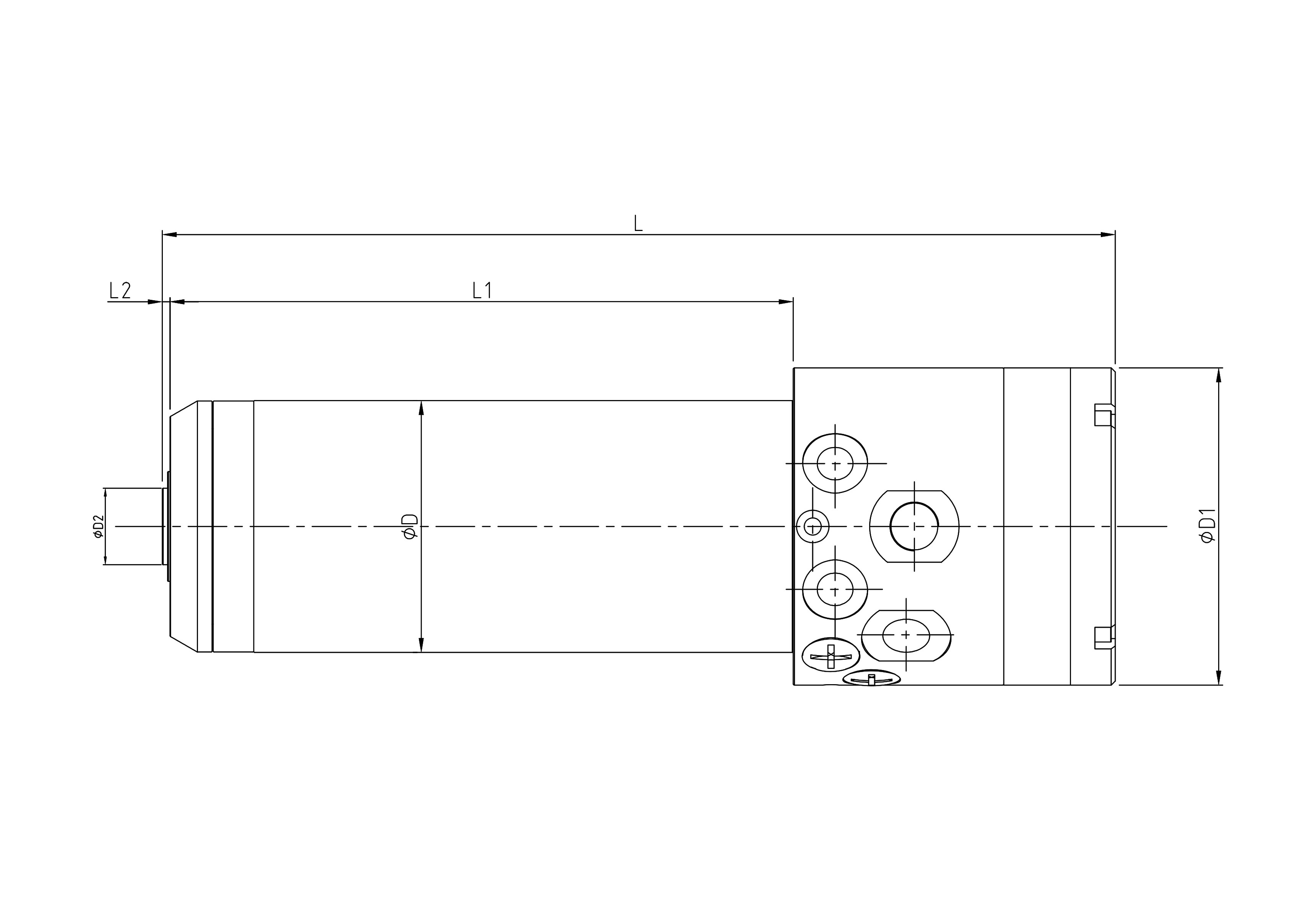

| 尺寸 Dimension (mm) | D | 61.92 |
| D1 | 78 | |
| D2 | 18.8 | |
| L | 234.4 | |
| L1 | 153.3 | |
| L2 | 1.9 | |
